Automotive Supply Chain Insights: Fastener Selection Guide for Electrical Systems of EVS-Zhejiang Zhongrui Auto Parts Co., Ltd.

Den här artikeln kommer att fokusera på de kritiska fästelementen i EVS: s elektriska system, vilket ger en djupgående analys av deras funktionella krav och erbjuder specifik urval för att hjälpa ingenjörer.

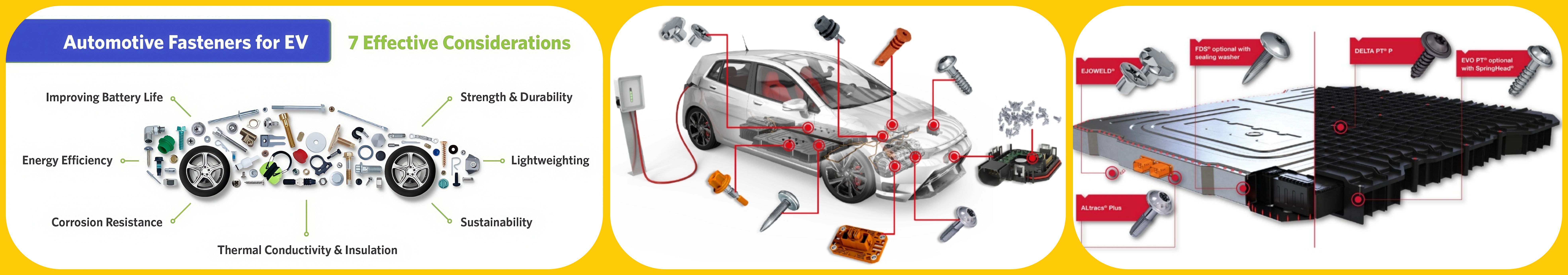

Funktionell analys av fästelement i nyckelområden

Batteripaketfästelement: Som kärnkraftkomponenten för en EV måste batteripaketet fixas säkert och pålitligt för att motstå vibrationer, effekter och potentiella kollisioner under fordonsdrift. Fasteners måste ha extremt hög styrka, utmärkt utmattningsmotstånd och överlägset korrosionsskydd för att säkerställa batteriets säkerhet under alla driftsförhållanden.

Motor/e-drivningssystemmonteringsfästelement: Motor- och e-drivningssystemet är fordonets kraftkälla, och deras monteringsfästelement måste motstå vridmomentet och vibrationerna som genereras under motorisk drift, vilket säkerställer stabil effektuttag. Hög styrka och tillförlitlig anti-löstande prestanda är kritiska krav för dessa fästelement.

Electronic Control Unit (ECU) Fixeringsfästelement: ECU är "hjärnan" för EV och kontrollerar olika fordonsfunktioner. Dess fixeringsfästelement måste säkerställa en stabil drift av ECU under vibrations- och påverkningsmiljöer. God vibrationsmotstånd och tillförlitlig anslutning är avgörande. Dessutom kan vissa ECU: er vara känsliga för elektromagnetisk störning, vilket kräver hänsyn till fästelementens elektromagnetiska kompatibilitet.

Högspänningsledningssele Anslutningsfästelement: Högspänningsledningar är avgörande för kraftöverföring i EV. Deras anslutningsfästelement måste säkerställa tillförlitligheten och säkerheten för seleförbindelserna, förhindra kortkretsar eller dålig kontakt på grund av lossning. Tillförlitlig låsprestanda och god konduktivitet (för vissa jordningsanslutningar) är nyckeln.

Laddningsportfixeringsfästelement: Laddningsporten är gränssnittet mellan EV och externa kraftkällor. Dess fixeringsfästelement måste motstå stressen från ofta pluggning och koppla av operationer och säkerställa portens stabilitet. Lämplig styrka och slitmotstånd är faktorer att tänka på.

Specifik fästelement Val vägledning för viktiga EV -system

Batteripaketfixering: Det rekommenderas att använda höghållfast legeringsstålbultar (grad 10.9 eller högre) med dacromet eller zink-nickel-legeringsbeläggning för utmärkt korrosionsbeständighet. Dessutom är det viktigt att använda låsningsmuttrar eller bultar med hög tillförlitlighet med anti-lossande beläggningar för att säkerställa att batteripaketet inte lossnar i händelse av en fordonskollision.

Motor/E-drivningssystemmontering: Välj höghållfast legeringsstålbultar (grad 10.9 eller högre) och implementera effektiva anti-losenande åtgärder (såsom låsmuttrar eller trådlåsande lim) för att motstå vridmomentet och vibrationerna som genereras under motorisk drift.

Elektronisk styrenhet (ECU) Fixering: Välj skruvar eller bultar med god vibrationsbeständighet och överväg att använda produkter med elastiska brickor eller anti-löstande trådar. För ECU: er med elektromagnetiska kompatibilitetskrav väljer du icke-ledande fästelement eller de med specifika skärmegenskaper.
Högspänningsledningsnätanslutning: Det rekommenderas att använda skruvar eller bultar med låsfunktioner för att säkerställa anslutning tillförlitlighet. För jordanslutningspunkter väljer du fästelement med god elektrisk konduktivitet och säkerställer tillförlitlig kontakt.

Laddningsportfixering: Medium till höghållfast kolstål eller legeringsstålskruvar/bultar kan användas, med lämplig ytbehandling för att förbättra slitage och korrosionsbeständighet.

Nyckelfästegenskaper (EV Electrical Systems)

Styrka Betyg: Definition: Bult/Stud -draghållfasthet (t.ex. 8.8, 10.9). Exempel: 8.8 Betyg: R M ≥ 800 MP A, R E L ≥ 640 MP A. Val: Högspänning (batteri, motor): ≥10,9. Allmänt: baserat på stress (t.ex. 8.8).

Material: Vanligt: kolstål, legeringsstål, rostfritt stål (304, 316). Val: Hög styrka: Värmebehandlad legeringsstål. Korrosionsbeständighet: rostfritt/behandlat kolstål. Lätt: Tänk på högstyrka legeringar.

Ytbehandling: Vanlig: zinkplätering, varmvanisering, dacromet, fosfating, svart oxid. Val: Allmän rost: Zink. Hög rost: varm-dip/dacromet (> 500 timmar saltspray). Allvarlig korrosion: rostfria/speciella beläggningar. Notera friktion.

Anti-losening: Vanliga: Vårbrickor, låsmuttrar (nylon/metall), låsbrickor, trådlås. Val: Allmän vibration: Vårbrickor. Med/hög vibration (motor, batteri): Låsmuttrar/trådlås (kontrollera vridmomentet). Special: Mekaniska brickor. Se leverantörsdata.

Dimensioner och specifikationer: Definition: tråd (diameter, tonhöjd), längd, huvud, etc. Val: Matcha utrymme/belastning; Se till att trådengagemang. Följ standarderna.
PRELOAD: Definition: Dra åt axiell kraft för ledtillförlitlighet. Val: Beräkna baserat på betydelse, belastning, styrka. Använd momentnycklar. Se handböcker/standarder.

Som kritiska C-delar i bilfästningsförsörjningskedjan är effektiv hantering av kulstänger avgörande för att optimera den totala leveranskedjans effektivitet. Vi förstår de utmaningar som köpare och ingenjörer möter för att säkerställa stabilt utbud, minska kostnaderna och förbättra kvaliteten. Genom att samarbeta med oss kan du:

Streamlinjeupphandling: Vi erbjuder enstaka lösningar, vilket minskar leverantörsnummer och hanteringskostnader.
Optimera lagerhantering: Vi tillhandahåller VMI (leverantörshanterad inventering) och JIT (just-in-time) leveranstjänster, vilket säkerställer i rätt tid leverans och minskar inventeringsbyggnaden.
Förbättra kvalitetskontroll: Vi har ett IATF 16949 certifierat produktionssystem, vilket säkerställer att produktkvaliteten uppfyller de högsta standarderna.
Bygg långsiktiga partnerskap: Vi har åtagit oss att etablera långsiktiga, stabila partnerskap med våra kunder, gemensamt ta itu med utmaningar för leveranskedjan och uppnå ömsesidiga fördelar.
