Jämför DIN 6921 och GB/T 16674 Hexflänsbultar-dimensioner-substituerbarhetsapplikationer, aktuell inventering

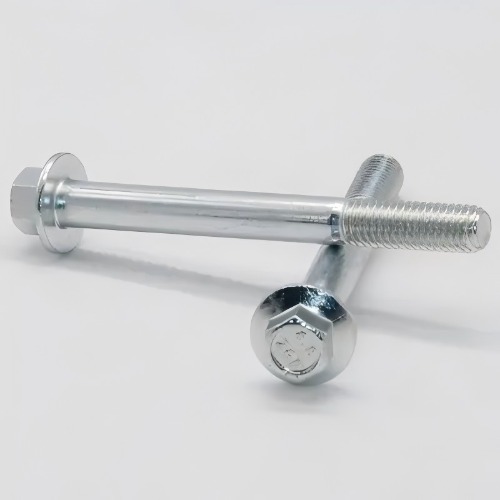

Flänsade hexagonbultar är kritiska fästelement som används allmänt över många branscher, vilket ger en större lageryta under huvudet jämfört med standardhexagonbultar, vilket eliminerar behovet av en separat bricka i många applikationer. Två gemensamma standarder för dessa fästelement är den tyska standard DIN 6921 och den kinesiska nationella standarden GB/T 16674. Medan båda definierar bultar av liknande typ, är det viktigt att förstå deras specifika krav för korrekt tillämpning och inköp.

Översikt över standarderna

• DIN 6921: Hexagon -bultar med fläns: Denna standard anger egenskaperna för hexagonbultar med metriska trådar och en cirkulär fläns under huvudet. Det är en länge etablerad tysk standard som har sett utbredd användning internationellt, särskilt i europeiska tekniska sammanhang.

• GB/T 16674: Hexagonbultar med fläns: Detta är den kinesiska nationella standarden för hexagonbultar med fläns. Liksom många moderna GB -standarder harmoniseras GB/T 16674 ofta med internationella standarder, som strävar efter förenlighet med global praxis och hänvisar ofta till ISO -standarder (även om specifika harmoniseringsnivåer kan variera). Det är den primära standarden för denna typ av bult i Kina.

Dimensionell parameterjämförelse

Medan båda standarderna beskriver samma typ av bult, kan det finnas subtila skillnader i specifika dimensioner och toleranser. Viktiga dimensioner att överväga inkluderar:

1. Trådstorlek och tonhöjd: Båda standarderna täcker standardmetriska trådar (t.ex. M5, M6, M8, M10, etc.) med motsvarande tonhöjder. För vanliga storlekar är de nominella tråddimensionerna i allmänhet identiska och följer grundläggande metriska trådstandarder (som ISO 262).

2. Över lägenheter (skiftnyckelstorlek): Dimensionen över hexagonlägenheterna, som bestämmer den nödvändiga skiftnyckelstorleken, är vanligtvis standardiserad för givna trådstorlekar och är ofta densamma mellan de två standarderna, vilket återspeglar internationella avtal (som potentiellt ISO 4162 eller liknande).

3. Huvudhöjd: Den totala höjden på bulthuvudet (exklusive flänsen) kan vara liknande mellan DIN 6921 och GB/T 16674 för motsvarande storlekar, men variationer i toleranser eller specifika höjdvärden för vissa intervall kan existera.

4. Flänsdiameter: Diametern på den integrerade flänsen är en kritisk dimension som påverkar lagerytan. Även om det ofta kan jämföras, kan det finnas små skillnader i de angivna flänsdiametrarna eller toleranserna mellan de två standarderna, särskilt för större bultstorlekar.

5. Fläns tjocklek och form: Skillnader kan ibland hittas i den minsta/maximala flänsens tjocklek eller den exakta profilen för flänskanten (t.ex. avfasning eller radie).

6. Bultlängd: Båda standarderna täcker en rad standardbultlängder för varje trådstorlek. De tillgängliga standardlängderna kan variera något mellan de två standardernas specifikationer.

7. Toleranser: Även om nominella dimensioner är desamma, kan toleranser (tillåtna variationer) för dimensioner som huvudhöjd, flänsdiameter eller tråd mindre diameter skilja sig, vilket påverkar utbytbarhet i precisionsapplikationer.

Sammanfattningsvis angående dimensioner: För många vanliga storlekar och i icke-kritiska applikationer är de viktigaste dimensionerna (tråd, över lägenheter) ofta mycket lika eller identiska. Dock, Kritiska tillämpningar kräver noggrann verifiering av alla specifika dimensioner, toleranser och materialspecifikationer som anges i respektive, aktuella standarddokument.

Bedömning av substituerbarhet

Kan en DIN 6921 -bult ersättas med en GB/T 16674 -bult och vice versa?

• Potential för substituerbarhet: På grund av den grundläggande likheten i designen och ofta nära korrespondens i viktiga nominella dimensioner (särskilt trådstorlek och över lägenheter) är DIN 6921 och GB/T 16674 bultar Ofta anses vara substituerbara för många allmänna eller icke-kritiska fästapplikationer. Om borrhålet rymmer tråden, matchar överallt verktyget, och flänsen ger tillräckligt med lagerområde för ledens krav, ersättning makt vara acceptabel.

• Begränsningar och risker:

  • Toleransstack-up: Lite skillnader i toleranser kan leda till problem i enheter med trånga avstånd eller kritiska passningar.

  • Lastfördelning: Variationer i flänsdiameter eller tjocklek kan påverka fördelningen av klämkraften, vilket är avgörande i applikationer med hög stress eller vibration.

  • Materialbetyg och styrka klasser: Medan båda standarderna täcker olika styrka klasser (t.ex. 8.8, 10.9), kan de specifika materialkompositionerna, testkraven eller markeringskonventioner ha subtila skillnader enligt definitionen av deras respektive styrande standarder.

  • Applikationskriticitet: För applikationer där misslyckande kan resultera i betydande säkerhetsrisker, strukturella kompromisser eller höga kostnader (t.ex. fordonssäkerhetssystem, är kritiska maskiner), som följer strikt till den angivna standarden (DIN 6921 eller GB/T 16674) är av största vikt. Ersättning är rekommenderas inte utan grundlig teknikvalidering och godkännande.

Slutsats om substituerbarhet: Även om det ofta är möjligt i mindre krävande roller på grund av dimensionella likheter, är substitution Inte en garanterad en-till-en-ersättning . Utvärdera alltid de specifika kraven i applikationen och för kritiskt bruk, konsultera de officiella standarderna eller söka expertrådgivning innan du ersätter den ena med den andra.

Typiska applikationsscenarier

Både DIN 6921 och GB/T 16674 Flänsade hexagonbultar är mångsidiga fästelement som används i ett brett utbud av applikationer där en säker fog med en integrerad lageryta behövs. Vanliga scenarier inkluderar:

• Allmänna chassianslutningar: Används för allmänna anslutningar på underramar, tvärmedlemmar, motorfästen, fjädringskomponenter och andra strukturella element inom fordonschassi. Den integrerade flänsen hjälper till att fördela belastningar effektivt på potentiellt ojämna eller mjukare ytor.

• Maskiner och utrustning: Fästkomponenter i olika typer av maskiner, industriutrustning, jordbruksmaskiner och konstruktionsutrustning, där robusta och pålitliga leder krävs.

• Automotive Sub-Assemblies: Används i många fordonsmonteringar utöver huvudchassit, inklusive avgassystem, sittmontering, bracketri och mer.

• Elektronik och elektriska fixturer: Fästsensorer, styrenheter, ledningsnätfästen, kopplingslådor, markpunkter och andra elektriska och elektroniska komponenter till strukturer eller kapslingar. Flänsen hjälper till att förhindra skador på komponenthus och ger en stabil kontaktyta.

• Metalltillverkning: Sammanfogning av plåt eller strukturella profiler i allmänt tillverkningsarbete.

• Apparater: Används i olika hushålls- och industriella apparater för strukturell fästning.

Slutsats

DIN 6921 och GB/T 16674 -standarder definierar båda flänsade hexagonbultar som är strukturellt och dimensionellt lika i många viktiga aspekter, vilket underlättar deras vanliga användning i olika tillverkningsregioner. Även om de ofta är substituerbara i allmänna tillämpningar, innebär potentiella skillnader i toleranser, specifika dimensioner och materialkrav att strikt anslutning till den angivna standarden är avgörande för kritiska tillämpningar. Att förstå kraven för varje standard gör det möjligt för tillverkare och ingenjörer att välja lämpligt fästelement, vilket säkerställer prestanda, säkerhet och efterlevnad.
