Vid fordonsdesign och tillverkning är det avgörande att välja fästelement som kan motstå krävande förhållanden. Hexagonflänsbultar, särskilt de som anges för högre precision (produktklass B), är avgörande för tillförlitliga anslutningar i kritiska fordonsstrukturer. Kinas nationella standard GB 5787 - 1986 Definierar ett sådant fästelement: Hexagon Flange Bolt - Produktklass B. För fordonspersonal som soffer globalt är det viktigt att förstå dess tekniska relation till internationella standarder som ISO och DIN för säker upphandling och potentiell substitution.

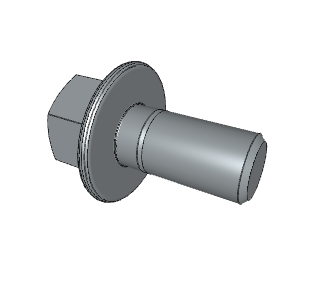

Vad är en GB 5787 -bult?

GB 5787 - 1986 Anger hexagonflänsbultar tillverkade till en högre nivå av dimensionell precision (produktklass B). Viktiga egenskaper som gör denna typ av bult värdefull i fordon inkluderar:

Integrerad fläns: Denna breda, cirkulära eller hexagonala bas fungerar som en inbyggd bricka och fördelar klämbelastningen över en större lageryta. Detta minskar stressen på det fästade materialet, särskilt viktigt när man går samman med komponenter gjorda av mjukare material eller de med stora hål.

Hexagonhuvud: Tillåter säker gripande och skärpning med standardverktyg.

Produktklass B: Indikerar stramare toleranser på dimensioner jämfört med grad C. Denna precision krävs ofta för mer kritiska strukturella anslutningar där exakt passform är nödvändig.

Trolig metrisk storlek: Som en kinesisk nationell standard produceras GB 5787 bultar vanligtvis med metriska dimensioner.

Dessa funktioner placerar GB 5787 bultar som ett pålitligt alternativ för robust och korrekt fästning i fordonsmonteringar.

Förstå internationella standarder: GB 5787 mot ISO och DIN

Att navigera internationella standarder är nyckeln för global fordon. Baserat på tvärstandardanalys är förhållandena för GB 5787 - 1986 följande:

ISO 4162: 2012 (International): GB 5787 - 1986 övervägs Ekvivalent till ISO 4162: 2012. Detta är en kritisk teknisk länk. En "motsvarande" beteckning innebär att bultar som tillverkas enligt dessa två standarder har samma grundläggande form, passform och funktion. Deras kärndimensionella egenskaper, mekaniska egenskaper (förutsatt att samma egenskapsklass som 8.8, 10.9, etc., tillämpas, vilket är vanligt praxis), och avsedda applikationer är anpassade, vilket gör dem tekniskt utbytbara i de flesta scenarier.

DIN 6921: 2013 (tyska): GB 5787 - 1986 är listad som en Hänvisning till DIN 6921: 2013. En "referens" -status innebär en relation eller likhet, men indikerar vanligtvis att specifika dimensioner, materialkrav, testmetoder eller andra tekniska nyanser kan skilja sig åt. Medan Din 6921 också är en allmänt använt standard för hexagonflänsbultar, särskilt i europeisk fordon, bör direkt utbytbarhet med GB 5787 eller ISO 4162 inte antas utan noggrann verifiering av de specifika tekniska specifikationerna som krävs för applikationen.

Baserat på de medföljande uppgifterna indikeras inte förhållanden med andra stora internationella standarder som ANSI, ASME, AS, BS, EN och JIS för denna specifika GB 5787 -standard som direkta ekvivalenter eller referenser i detta sammanhang.

Varför likvärdighet är viktig för bilköp och utbyte:

För fordonsindustrin är optimering av leveranskedjan och att säkerställa att en del tillgänglighet är avgörande. Ekvivalensen av GB 5787 till ISO 4162 ger betydande fördelar:

Förbättrad sourcing -flexibilitet: Bildtillverkare och deras leverantörer kan säkert källa till hexagonflänsbultar från tillverkare som följer antingen GB 5787 eller ISO 4162. Detta utvidgar poolen av potentiella leverantörer globalt, särskilt från större tillverkningsregioner som Kina där GB -standarder är utbredda.

Förbättrad försörjningskedja: Att ha tillgång till leverantörer som producerar till motsvarande standarder förbättrar förmågan att mildra risker i samband med regionala försörjningsstörningar eller kapacitetsbegränsningar.

Potential för kostnads- och ledtidsoptimering: Bredare leverantörsalternativ kan leda till mer konkurrenskraftiga priser och potentiellt kortare ledtider.

Teknisk motivering för ersättning: Den "motsvarande" statusen ger den tekniska grunden för att använda en GB 5787 -bult som en direkt ersättning för en ISO 4162 -bult (och vice versa) i de flesta fordonsapplikationer, förutsatt att den materiella egenskapsklassen (t.ex. 8.8, 10.9) och ytfinish uppfyller applikationens krav. Detta förenklar validering av teknik för substitutioner.

Navigera DIN -applikationer: Medan GB 5787 bara är en "referens" till DIN 6921, kan förstå att detta förhållande hjälper till att anskaffa proffs att identifiera potentiellt liknande produkter och uppmanar den nödvändiga tekniska due diligence för att verifiera om en GB 5787 bult burk anpassas eller användas som ett alternativ i en applikation som ursprungligen anges för DIN 6921.

Specifika bilapplikationer:

Hexagonflänsbultar (produktkvalitet B), inklusive de som överensstämmer med GB 5787 och dess motsvarande ISO 4162, är avgörande för fordonsmontering som kräver robusta och exakta anslutningar, till exempel:

Chassi och ramanslutningar: Att säkra strukturella element där lastfördelning och exakt passform är viktiga.

Suspensionsmonteringspunkter: Att fästa komponenter som kontrollarmar, länkar eller konsoler till fordonskroppen eller underramen, ofta kräver grad B -precision.

Drivlinjemontering: Att säkra motor- eller transmissionsfästen där vibrationer och belastningsfördelning är kritiska.

Axelaggregat: Fästkomponenter på axeln eller differentialen.

Styrkomponenter: Anslutningar som kräver säker klämma och ibland exakt justering.

Ersättningsöverväganden:

Medan ekvivalensen mellan GB 5787 och ISO 4162 är stark, och de kan ofta användas omväxlande i bilapplikationer, kräver ansvarsfull ersättning bekräftelse av:

Materialegenskapsklass: Se till att bultens styrka (t.ex. 8.8, 10.9, 12.9) möter eller överskrider den ursprungliga specifikationen.

Ytfinish: Bekräfta att korrosionsresistensegenskaperna är lämpliga för applikationsmiljön.

Specifika applikationskrav: För säkerhetskritiska komponenter, följ alltid fordonstillverkarens uttryckliga vägledning om reservdelar och procedurer.

Verifiering för referensstandarder: För applikationer som ursprungligen var utformade för standarder där GB 5787 endast är en "referens" (som DIN 6921), är grundlig teknisk granskning och testning nödvändig för att bekräfta lämpligheten.
